Typ-Icons

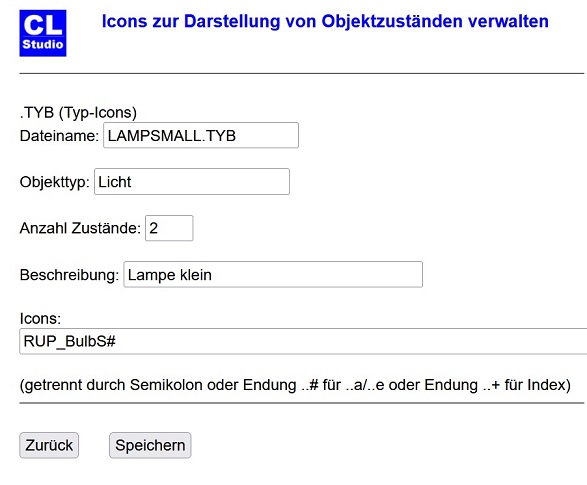

Auf dieser Seite werden die Dateien mit Endung .TYB verwaltet, in diesen befinden sich die Daten für Icons, die für die unterschiedlichen Zustände eines Objekttyps benutzt werden.
.jpg)
Dateiname ist der Name der Datei zur Definition der Icons der unterschiedlichen Zustandstypen, der bei der Definition des Objekttyps angegeben wird.
Unter Objekttyp wird der Name des Objekttyps angegeben.
Im Feld Anzahl Zustände wird die Anzahl der Zustände für diesen Objekttyp angegeben.
Im Feld Beschreibung wird die Beschreibung für die Icons angegeben.
Für Icons wird grundsätzlich der Dateityp .png benutzt, die Dateiendung wird nicht mit angegeben.
Wenn eigene Icons verwendet werden sollen, so können diese diese unter dem Menüpunkt
Programmierung->Icons hochladen
auf die Zentrale geladen werden.
Im Feld Icons wird angegeben welche Icons zur Darstellung benutzt werden, es gibt mehrere Möglichkeiten der Eingabe.
Möglichkeit 1:
Es werden die Dateinamen aller Icons beginnend mit dem ersten Zustand getrennt durch Semikolon angegeben. Diese Methode kann immer auch anstelle der weiter unten beschriebenen Verfahren angewendet werden.
Möglichkeit 2:
Wenn es sich nur um zwei Zustände handelt kann man die Dateien bis auf den letzten Buchstaben gleich benennen, der letzte Buchstabe bei der Eingabe im Feld Icons wird dann durch ein '#' ersetzt. In dem Fall muss die Datei mit dem ersten der ersten Zustand als letzten Buchstaben ein kleines 'a' haben und der zweite Zustand als letzten Buchstaben ein kleines 'e' haben.
Beispiel: Dateinamen RUP_BulbSa und RUP_BulbSe, im Feld Icons wird RUP_BulbS# angegeben.
Möglichkeit 3:
Wenn es sich um mehr als zwei Zustände handelt können die Dateinamen bis auf die letzte Stelle gleich benannt werden. Als Kennung wird dann an der letzen Stelle im Feld Icons ein '+' benutzt.
Das Icon für den ersten Zustand muss dann an letzter Stelle eine '1' haben, das für den zweiten Zustand eine '2' usw.
Beispiel: Dateinamen WinS1, WinS2, Wins3, im Feld Icons wird Wins+ angegeben.
|
